Le cabine pallinatrici e sabbiatrici rappresentano una soluzione avanzata e versatile per il trattamento delle superfici, particolarmente apprezzate in ambito industriale e manifatturiero. Questi macchinari sono progettati per eseguire operazioni di finitura superficiale come sabbiatura e pallinatura, migliorando l'aspetto, la resistenza e le proprietà meccaniche dei materiali trattati.
La cabina pallinatrice e sabbiatrice è un ambiente controllato in cui vengono utilizzati materiali abrasivi per rimuovere impurità, vernici, ruggine e per preparare le superfici per ulteriori trattamenti.
Una cabina pallinatrice e sabbiatrice è una macchina progettata per eseguire trattamenti di finitura superficiale mediante l'utilizzo di abrasivi. All'interno della cabina, l'operatore può controllare con precisione il processo di sabbiatura o pallinatura, garantendo risultati uniformi e di alta qualità. Queste cabine possono essere utilizzate per una vasta gamma di applicazioni, dalla rimozione di ruggine e vernici alla preparazione delle superfici per la verniciatura o altri trattamenti protettivi.

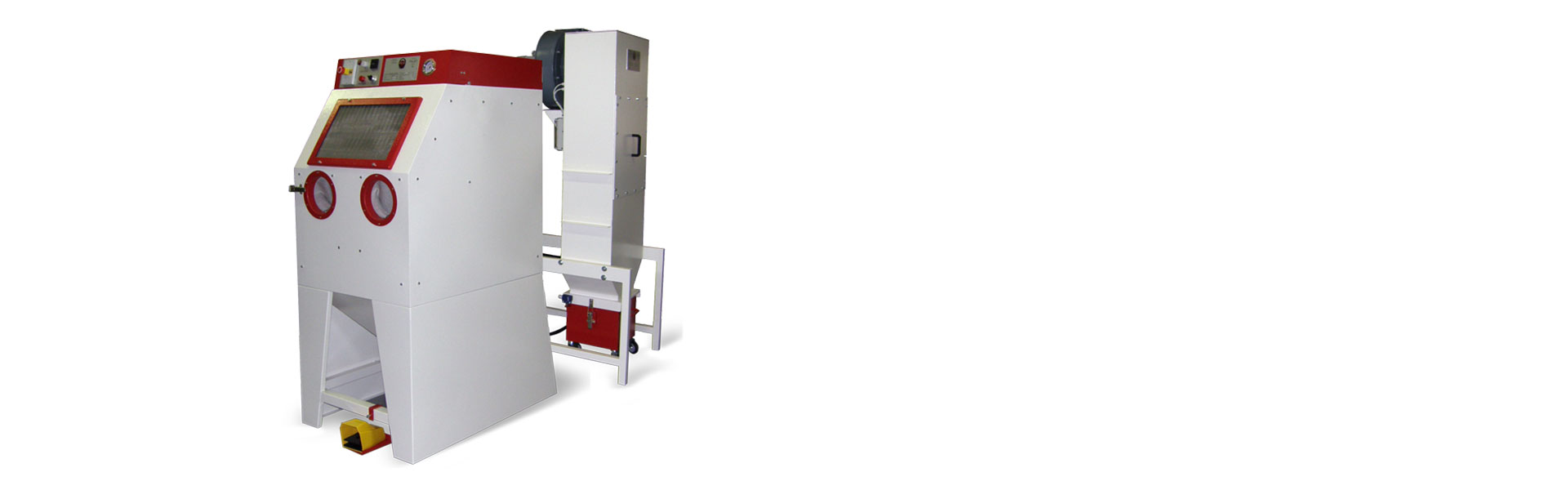

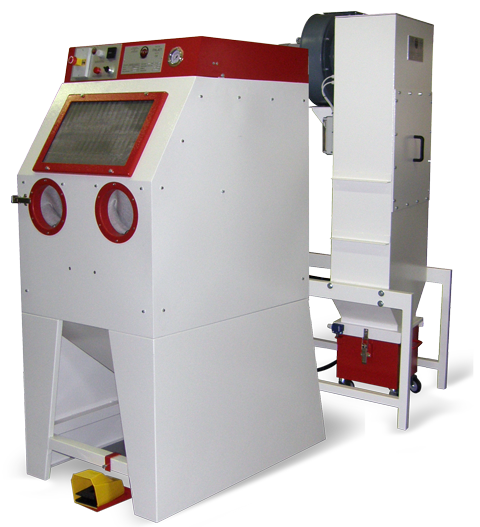

Il modello Italjet PLUS FEVI rappresenta una delle soluzioni più avanzate nel campo delle cabine di sabbiatura e pallinatura. Questa macchina è progettata per garantire massima efficienza, sicurezza e versatilità nelle operazioni di finitura superficiale. Tra i principali vantaggi di Italjet PLUS troviamo:
- Sistema di Recupero dell'Abrasivo: Permette di riutilizzare l'abrasivo, riducendo i costi operativi e l'impatto ambientale.
- Aspirazione Efficiente: Garantisce un ambiente di lavoro pulito e sicuro, riducendo al minimo l'esposizione alle polveri.
- Versatilità d'Uso: Adatta per una vasta gamma di applicazioni, dalla pulizia delle superfici metalliche alla pallinatura dei componenti meccanici.
- Facilità di Utilizzo: Il design ergonomico e i comandi intuitivi rendono Italjet PLUS facile da usare, anche per operazioni prolungate.
La struttura della cabina sabbiatrice Italjet Plus prevede, nella parte posteriore , un sistema detto ciclone che recupera e depolvera continuamente l’abrasivo utilizzato. Si tratta di un ciclone a due vie di aspirazione : questa caratteristica permette di lavorare con una vastissima gamma di abrasivi.
La cabina sabbiatrice Italjet Plus è dotata di un sistema di filtrazione con cartucce autopulenti . Gli organi filtranti sono in poliestere e non in carta , pertanto estremamente robusti . La pulizia temporizzata avviene tramite un sistema di soffiaggio automatico .
Ogni dettaglio della sabbiatrice Italjet Plus è curato con la massima attenzione : la ricerca dei migliori componenti garantisce, sia sotto l’aspetto strutturale che di affidabilità, le migliori condizioni di lavoro e di sicurezza per l’operatore.
Le dimensioni della cabina sabbiatrice Italjet Plus, pur riguardando un impianto ad uso industriale , occupano il minimo spazio. Grazie alla massima compattezza delle due unità, che contraddistinguono l’impianto , risulta semplice individuare all’interno dell’ambiente di lavoro un’ area dedicata.
CONSUMO DI ARIA COMPRESSA
Lavorando a 6 bar con ugello da 4 mm si ha un consumo di circa 1100 litri/1’. Lavorando a pressione inferiore il consumo scende in proporzione.
L’ALIMENTAZIONE ELETTRICA
è prevista a 400 Volt trifase, 50 Hz, + terra, con circuiti ausiliari a 24 Volt c.a. L’impianto è realizzato secondo la migliore tecnica e con l’uso di componenti di sicura qualità. Tutti i cavi sono individuati secondo le indicazioni riportate sullo schema elettrico. È previsto un assorbimento totale di circa 1,5 kW.
VERSIONI SPECIALI
Il nostro ufficio tecnico a seguito dell'analisi delle specifiche esigenze è in grado di personalizzare la struttura e le caratteristiche di Italjet Plus . Vi invitiamo a prendere visione del modello speciale per la rigenerazione dei cerchi in lega ( Processo 3R - Rapid Rims Repair )nato dall'esperienza e dalla partnership con un'importante produttore di vernici per la carrozzeria.
La Cabina Italjet Plus è composta da:
-
CABINA DI TRATTAMENTO
È realizzata in lamiera di acciaio di opportuno spessore e rinforzata ove necessario allo scopo di ottenere un prodotto robusto ed esente da deformazioni.
È verniciata con polvere epossidica cotta in forno, molto resistente all’abrasione.
È dotata di :- pistola di sabbiatura con corpo in acciaio e ugello in carburo di tungsteno (widia) con foro di 4 mm.
- pistola di soffiaggio per lo spolvero dei pezzi dopo il trattamento.
- un portello laterale su cui è fissata la struttura portante il disco portapezzo.
- finecorsa di sicurezza che non permette l’attivazione della pistola di sabbiatura se il portello non é chiuso.
- posizione di lavoro per l’operatore, dotata di :
- finestra con vetro stratificato di sicurezza protetto da rete metallica in inox.
- guanti antiabrasione a manica integrata
- pedale di comando della pistola di sabbiatura.
- lampada alogena da 150 W per l’illuminazione della zona di lavoro.
- pannello dei comandi posto sul cappuccio superiore, in posizione frontale. Sul pannello sono raggruppati tutti i comandi elettrici
- spia di presenza tensione
- pulsanti marcia e arresto dell’aspiratore
- interruttore di accensione della luce cabina
- spia di segnalazione di insufficiente aspirazione
- conta ore
- circuito dell’aria compressa dotato di :
- valvola a tre vie posta in alimentazione. In una posizione permette l’alimentazione, nell’altra posizione blocca l’alimentazione mandando contemporaneamente in scarico tutti i circuiti della macchina
- filtro/deumidificatore a scarico automatico
- regolatore di pressione con manometro
- strumento di controllo dell’aspirazione (vuotostato). Questo strumento non consente l’attivazione della pistola di sabbiatura se in cabina non esiste un sufficiente grado di aspirazione. Il suo intervento è segnalato tramite spia sul pannello dei comandi elettrici.
- fogli di gomma antiabrasione sulle pareti interne della zona di lavorazione.
-
IL CICLONE
E' l’organo che provvede in continuo al recupero e alla depolverazione dell’abrasivo usato nella lavorazione. È il modello 360-SK a due vie di aspirazione, è dotato di :
- organi di regolazione dell’aspirazione.
- rivestimento interno in gomma antiabrasione spessore 6 mm in nella zona di circolazione dell’abrasivo.
- filtro in rete per l’intercettazione di eventuali residui grossolani.
- portello di carico dell’abrasivo.
La possibilità di regolazione del ciclone permette di lavorare con una vasta gamma di abrasivi ottenendo una depolverazione sempre efficiente.
-
SERBATOIO IN PRESSIONE
Ha capacità di 24 litri ed è dotato di tutte le valvole e i comandi necessari al suo funzionamento, in particolare di :
- valvola di sicurezza sovrapressione
- vavola di regolazione del flusso di abrasivo dotata di settore con scala graduata
- valvola di regolazione del flusso di aria compressa dotata di settore con scala graduata
- miscelatore aria abrasivo
- valvola di depressurizzazione rapida del serbatoio. Questa valvola effettua lo scarico rapido della pressione dal serbatoio, arrestando istantaneamente la sabbiatura, nel momento in cui l’operatore rilascia il pedale.
All’arresto della lavorazione si ha la ricarica automatica dell’abrasivo nel serbatoio. Questa fase richiede circa 15 secondi.
-
FILTRO DEPOLVERATORE
è del tipo a cartucce autopulenti, dotato di sistema automatico di pulizia delle superfici filtranti. È previsto il filtro modello F2C-9 dotato di 2 cartucce filtranti. La superficie filtrante totale é 9 m2. Il filtro è dotato di aspiratore ad alta prevalenza da 1,5 HP.
Vantaggi delle Macchine Sabbiatrici e Pallinatrici Italjet Plus
Efficienza e Precisione
Le cabine di sabbiatura e pallinatura permettono di eseguire trattamenti superficiali in modo efficiente e preciso. La possibilità di controllare vari parametri del processo, come la pressione dell'aria e il tipo di abrasivo utilizzato, consente di ottenere finiture di alta qualità su diverse tipologie di materiali.
Versatilità
Le macchine sabbiatrici e pallinatrici sono estremamente versatili e possono essere utilizzate per numerose applicazioni industriali. Sono ideali per la pulizia di superfici metalliche, la rimozione di ruggine, la preparazione delle superfici per la verniciatura, la pallinatura per migliorare la resistenza meccanica dei componenti e molto altro.
Sicurezza dell'Operatore
Le cabine di sabbiatura e pallinatura sono progettate per garantire la massima sicurezza dell'operatore. Grazie a sistemi di aspirazione e filtrazione delle polveri, l'ambiente di lavoro rimane pulito e sicuro, riducendo al minimo l'esposizione a particelle pericolose.
Tipologie di Cabine per Sabbiatura e Pallinatura Italjet Plus
Cabine per Sabbiatura
Le cabine per sabbiatura sono progettate per eseguire trattamenti di pulizia e preparazione delle superfici mediante l'utilizzo di abrasivi come sabbia, graniglia o altri materiali. Queste cabine possono essere utilizzate per rimuovere vernici, ruggine, ossidi e altre impurità dalle superfici metalliche e non metalliche.
Cabine per Pallinatura
Le cabine per pallinatura sono specificamente progettate per eseguire trattamenti di pallinatura, un processo che prevede l'utilizzo di pallini metallici per migliorare la resistenza a fatica dei componenti metallici. Questo trattamento è particolarmente utile per componenti soggetti a stress ciclici, come molle, ingranaggi e altri componenti meccanici.
Applicazioni delle Macchine Sabbiatrici e Pallinatrici Italjet Plus
Settore Industriale
Nel settore industriale, le cabine di sabbiatura e pallinatura sono utilizzate per la pulizia e la preparazione delle superfici metalliche prima della verniciatura o di altri trattamenti protettivi. Sono anche utilizzate per rimuovere vernici e rivestimenti da componenti metallici, migliorando così l'adesione dei nuovi strati protettivi.
Settore Automotive
Le macchine sabbiatrici e pallinatrici trovano ampio impiego nel settore automotive per la preparazione delle superfici dei componenti prima della verniciatura e per la pallinatura dei componenti meccanici. Questo trattamento migliora la resistenza a fatica dei componenti, aumentando la loro durata nel tempo.
Settore Aerospaziale
Nel settore aerospaziale, la sabbiatura e la pallinatura sono utilizzate per la preparazione delle superfici dei componenti aeronautici e spaziali. Questi trattamenti migliorano la resistenza meccanica e la durata dei componenti, garantendo prestazioni superiori in condizioni operative estreme.
Settore Navale
Le cabine di sabbiatura e pallinatura sono utilizzate nel settore navale per la pulizia e la preparazione delle superfici delle navi prima della verniciatura. Questo trattamento è fondamentale per prevenire la corrosione e garantire la lunga durata delle strutture navali.
La mandata in pressione del serbatoio genera la spinta dell’abrasivo che fuoriesce sviluppando un getto continuo , di grande potenza e portata
