L'esigenza di progetto
Spiegazione: Una cabina di sabbiatura convenzionale è particolarmente efficace quando il componente può essere introdotto completamente nella zona di lavoro, posizionato sul piano interno e movimentato agevolmente dall'operatore.
Quando aumenta lo sviluppo longitudinale del pezzo, oppure quando peso e ingombro rendono difficoltoso sollevarlo e riposizionarlo, il problema non riguarda più soltanto la sabbiatura: diventa fondamentale progettare anche come il componente entra nella macchina, come viene sostenuto durante la lavorazione e come ne esce.
Profili, tubazioni, barre, elementi di carpenteria, particolari strutturali e altri componenti sviluppati prevalentemente in lunghezza possono richiedere una movimentazione progressiva anziché un caricamento tradizionale.
La risposta tecnica: La doppia rulliera risponde precisamente a questa esigenza: integrare nella cabina un percorso di movimentazione che permetta di avvicinare, posizionare e trasferire il pezzo mantenendolo sostenuto durante le diverse fasi della lavorazione.
Analisi dell'applicazione
Nella progettazione di una cabina a rulliera la dimensione interna della macchina rappresenta solamente una delle variabili da considerare.
Occorre valutare la sezione del componente, la sua lunghezza, il peso, i punti di appoggio, la posizione delle superfici da trattare, le modalità di carico e scarico e lo spazio necessario all'operatore per controllare correttamente la lavorazione.
Anche la rulliera diventa quindi parte integrante del progetto. Diametro e disposizione dei rulli, altezza del piano di scorrimento, lunghezza delle sezioni esterne e modalità di avanzamento devono essere definite in funzione del pezzo.
L'obiettivo è creare un sistema nel quale cabina e movimentazione lavorino come un'unica soluzione, evitando di costringere il processo produttivo ad adattarsi a una macchina standard.
La soluzione progettata da FEVI

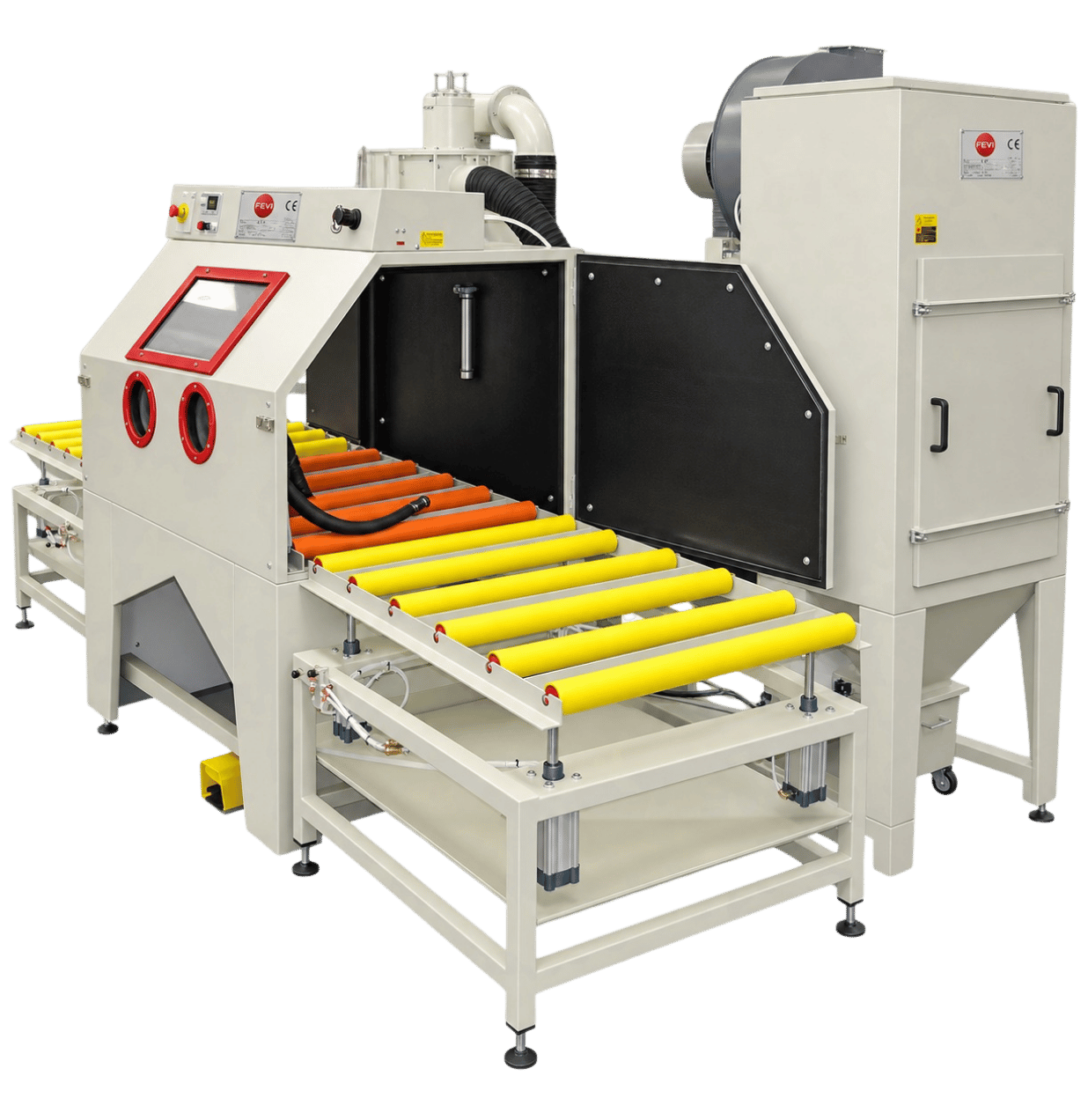

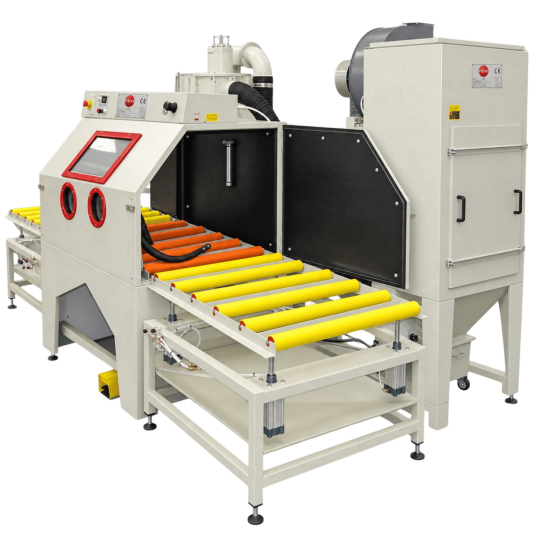

La soluzione FEVI integra la cabina di sabbiatura con due strutture a rulliera poste sui lati opposti della zona di trattamento.
Questa disposizione realizza un percorso passante che consente di sostenere il componente prima dell'ingresso, durante il posizionamento e nella successiva fase di uscita.
La postazione operatore dispone di finestra di osservazione e due porta-guanti frontali, permettendo di controllare visivamente la superficie e intervenire sul particolare dall'interno della cabina.
Le zone interne maggiormente esposte al processo presentano protezioni dedicate, mentre sulla struttura delle rulliere sono visibili componenti pneumatici destinati alle funzioni meccaniche previste dalla specifica configurazione.
L'impianto comprende inoltre un'unità separata collegata alla cabina per la gestione dell'aria di processo e un gruppo superiore integrato nel circuito della macchina.
La presenza dei diversi sottosistemi evidenzia un principio fondamentale nella progettazione di un impianto speciale: non viene modificata soltanto la cabina, ma viene sviluppato l'insieme necessario a rendere funzionale l'intero ciclo di lavorazione.
Come funziona la cabina sabbiatrice a doppia rulliera
Il componente viene posizionato sulla rulliera di ingresso e accompagnato verso la zona di trattamento.
Una volta raggiunta la posizione utile alla lavorazione, l'operatore controlla il pezzo attraverso la finestra frontale e interviene attraverso i porta-guanti.
Il componente può essere successivamente fatto avanzare per presentare alla zona di lavoro una nuova porzione della superficie. Il trattamento può quindi procedere per sezioni successive mantenendo il pezzo sostenuto lungo il suo asse di movimentazione.
Terminata la lavorazione, il particolare può proseguire verso la rulliera collocata sul lato opposto della cabina.
Questa configurazione permette quindi di separare la lunghezza complessiva del componente dalla dimensione utile della zona di trattamento, rendendo possibile valutare applicazioni che con una normale cabina chiusa potrebbero risultare difficili da gestire.
Perché scegliere una configurazione a doppia rulliera
Il principale vantaggio non consiste semplicemente nella presenza dei rulli, ma nel modo in cui cambia la relazione tra operatore, componente e zona di trattamento.
Un pezzo sviluppato in lunghezza può essere troppo ingombrante per essere contenuto completamente all'interno di una cabina, pur avendo una sezione perfettamente compatibile con l'area di lavoro.
La movimentazione passante permette invece di portare progressivamente nella cabina soltanto la parte che deve essere lavorata.
Lo stesso principio può risultare utile quando il componente è difficoltoso da sollevare o riposizionare: mantenendolo appoggiato sulla rulliera, le operazioni di movimentazione possono essere organizzate in modo più razionale.
La progettazione può inoltre essere ulteriormente sviluppata in funzione delle necessità produttive, valutando sistemi di movimentazione manuale, assistita o automatizzata.
- Movimentazione più agevole di componenti lunghi o ingombranti;
- Sostegno del pezzo durante le diverse fasi della lavorazione;
- Trattamento progressivo delle superfici lungo lo sviluppo del componente;
- Riduzione della necessità di sollevare e riposizionare continuamente il particolare;
- Collegamento funzionale tra caricamento, sabbiatura e scarico;
- Possibilità di dimensionare cabina e sistema di movimentazione in funzione dell'applicazione.
Caratteristiche dell'impianto
| Elemento | Configurazione |
|---|---|
| Tipologia | Cabina sabbiatrice industriale personalizzata |
| Configurazione | Passante |
| Movimentazione | Doppia rulliera contrapposta |
| Zona operatore | Postazione manuale frontale |
| Controllo della lavorazione | Finestra di osservazione |
| Accesso manuale | Due porta-guanti |
| Protezione interna | Rivestimenti nelle zone maggiormente esposte |
| Rulliere | Strutture dedicate di ingresso e uscita |
| Componenti pneumatici | Presenti sulla struttura di movimentazione |
| Comando operatore | Comandi macchina e pedale |
| Gestione aria di processo | Unità dedicata collegata alla cabina |
| Gruppo superiore di processo | Presente e collegato alla macchina |
| Abrasivo | Da definire in funzione dell'applicazione |
| Dimensioni utili | Da definire in funzione del componente |
| Portata delle rulliere | Dato non disponibile |
| Livello di automazione | Da definire in funzione del progetto |
Applicazioni possibili
Una cabina sabbiatrice a doppia rulliera può essere presa in considerazione quando la geometria del particolare rende vantaggioso un percorso di lavorazione longitudinale.
La configurazione può essere studiata per il trattamento di profili metallici, tubazioni, barre, travi, elementi di carpenteria, strutture saldate, componenti meccanici allungati e altri particolari che richiedono un supporto continuo durante la movimentazione.
Il principio non è però legato a una singola categoria di prodotto. È l'analisi del componente a determinare se una rulliera rappresenta realmente la soluzione più appropriata oppure se sia preferibile adottare una tavola rotante, un carrello, un sistema di sollevamento o un'altra configurazione.
La macchina progettata intorno al componente
Per FEVI progettare un impianto personalizzato significa partire dal particolare che deve essere trattato.
Dimensioni, peso, geometria, materiale, superfici da raggiungere, abrasivo, movimentazione, quantità dei pezzi e risultato richiesto concorrono alla definizione della macchina.
La cabina sabbiatrice a doppia rulliera mostra concretamente questo approccio: la movimentazione del pezzo diventa parte integrante del sistema di sabbiatura e viene progettata insieme alla zona di trattamento.
Una macchina speciale non nasce quindi dalla semplice aggiunta di accessori a una cabina esistente, ma dall'analisi dell'intero processo.
Impianto personalizzato o cabina di sabbiatura standard?
Non tutte le applicazioni richiedono una soluzione speciale.
Quando dimensioni, peso e geometria del componente consentono un caricamento e una movimentazione convenzionali, una cabina sabbiatrice standard può rappresentare la soluzione più semplice e razionale.
FEVI può quindi partire dall'applicazione e individuare il livello di personalizzazione realmente necessario: dalla cabina manuale tradizionale a configurazioni semiautomatiche, sistemi con movimentazioni dedicate fino a impianti sviluppati specificamente intorno al processo produttivo.
La capacità di progettare sistemi complessi permette anche di valutare con maggiore precisione quando non è necessario complicare la macchina e una soluzione standard rappresenta invece la scelta corretta.
Domande frequenti sulla cabina sabbiatrice a doppia rulliera
A cosa serve una cabina sabbiatrice con doppia rulliera?
Serve ad agevolare il caricamento, il sostegno e la movimentazione di componenti che, per lunghezza o ingombro, risultano difficili da gestire all'interno di una cabina tradizionale. Il pezzo può essere fatto avanzare progressivamente attraverso la zona di trattamento.
Quali pezzi possono essere sabbiati con una cabina a rulliera?
La configurazione può essere valutata per profili, tubazioni, barre, travi, elementi di carpenteria e altri componenti sviluppati prevalentemente in lunghezza. La scelta dipende comunque da dimensioni, peso, geometria e lavorazione richiesta.
Perché vengono utilizzate due rulliere?
Una rulliera supporta il componente nella zona di ingresso mentre quella opposta ne accompagna il proseguimento dopo il trattamento. Si crea così un percorso passante attraverso la cabina.
È possibile trattare un pezzo più lungo della cabina?
Una configurazione passante permette di valutare la lavorazione progressiva di componenti la cui lunghezza complessiva supera quella della zona operativa, purché sezione, peso e movimentazione siano compatibili con il progetto della macchina.
Le rulliere possono essere automatizzate?
In fase di progettazione è possibile valutare differenti sistemi di movimentazione in funzione del componente e della produttività richiesta. Il livello di automazione deve essere definito caso per caso.
La cabina può essere progettata sulle dimensioni del mio componente?
Sì. In un impianto personalizzato dimensioni della cabina, apertura utile, altezza della rulliera e sistema di movimentazione vengono valutati partendo dalle caratteristiche del pezzo e dal processo richiesto.
FEVI realizza anche cabine sabbiatrici tradizionali?
Sì. Quando l'applicazione non necessita di movimentazioni o configurazioni particolari, FEVI può proporre sistemi standard professionali. La soluzione speciale viene sviluppata quando il componente o il ciclo produttivo richiedono caratteristiche dedicate.
Hai un componente che una cabina standard non riesce a gestire?
La dimensione della macchina non è l'unico parametro da considerare. Peso, geometria, movimentazione e superfici da raggiungere possono determinare l'intera configurazione dell'impianto.
FEVI può analizzare l'applicazione e valutare la soluzione più appropriata, dalla cabina sabbiatrice tradizionale fino a un impianto di sabbiatura o pallinatura sviluppato su specifica esigenza.
PARLACI DEL TUO PROGETTO
Invia a FEVI le seguenti informazioni:
- Fotografie del componente;
- Materiale e tipologia del supporto;
- Dimensioni e peso indicativo;
- Quantità di pezzi da trattare;
- Risultato superficiale richiesto.
Partiamo dal pezzo per progettare la soluzione.
